一、概述

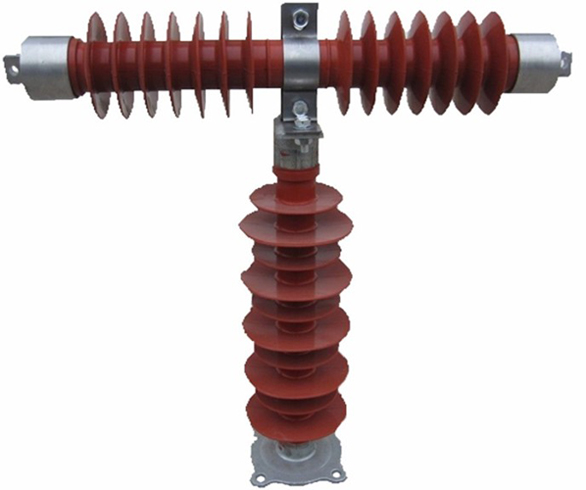

    熔斷器由熔體管、瓷套、緊固法蘭、橫行支柱絕緣子和接線端組成。用壓裝的方法將兩端的接線端帽和熔體管固定在瓷套內，然后用堅固法蘭把瓷套固定在棒形支柱絕緣子上。
    熔體管采用含氧化硅較高的照料作滅弧介質，應用小直徑的金屬線做熔絲。當過載電流或短路電流通過熔體管時，熔絲立即熔斷，電弧發生在幾條并聯的窄縫中，電弧中的金屬蒸汽滲入石英砂中，被強烈游離，迅速把電弧熄滅。所以，這種熔斷器性能良好，開斷容量大。
    高壓熔斷器適用于輸電線路與電力變壓器短路及過載保護，是保護電力設備不受損害的最簡單的一種電器。
    高壓熔斷器適用于海拔1000米下，環境溫度不高于+40℃，不低于-40℃使用，不適用于有燃燒、爆炸危險、劇烈振動、擺動沖擊的場所及重污區。

二、用途及使用范圍
該熔斷器為戶外裝置，適用于交流50Hz。額定電壓為35KV。額定電流為0.5及2、3、5、7.5、10A，適用于保護戶外35KV電壓互感器和電力線路之過載及短路故障。
